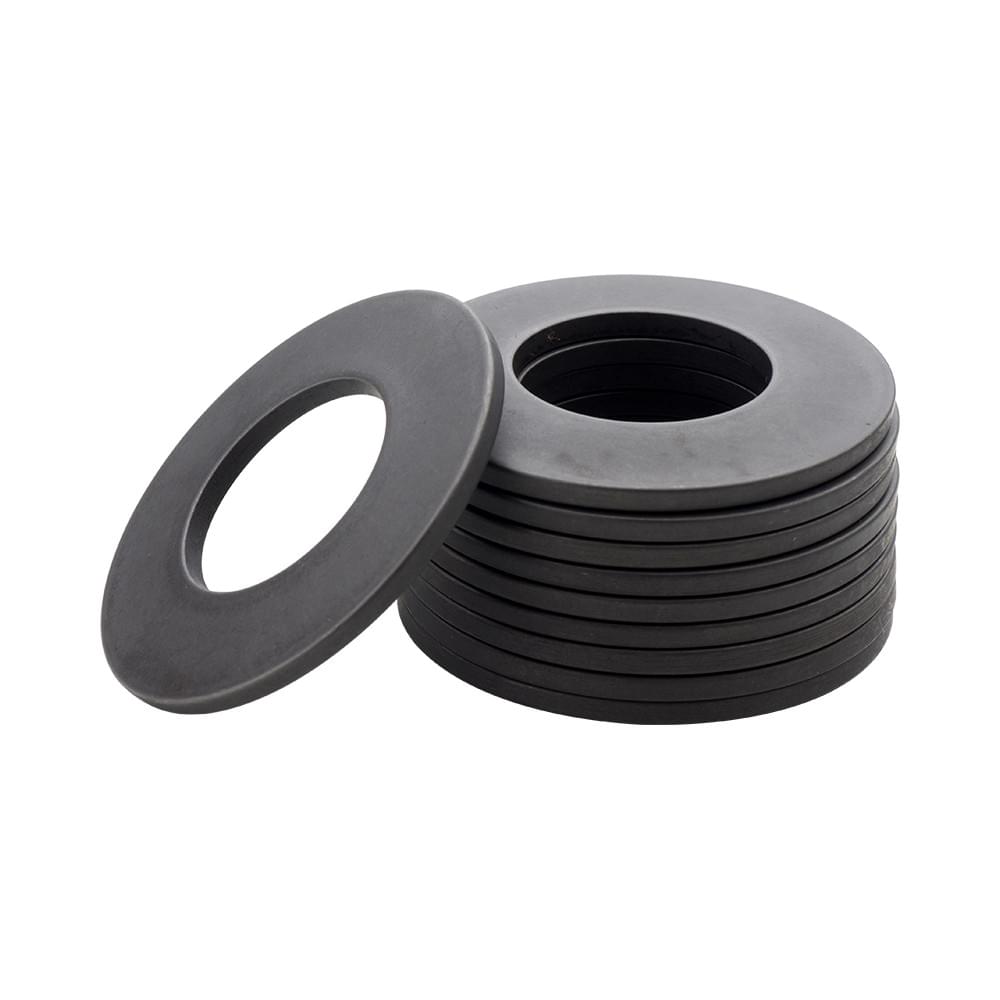

盤形彈簧
德國PAAL、日本HHK進口品
產品特性：
- 行程短、荷重大，所需空間小
- 靜態及動態負載皆適宜
- 多種組合疊法，使用效能高
- 組裝方便，易維修換裝
- 材質好、壽命長，經濟便捷
- 一般表面處理：磷酸處理後加潤滑油
- 特殊表面處理：鍍鋅、鎳、鉻、金屬膜、烤漆及其它表面處理
電鍍有可能產生碳化層，有特殊需求，可聯繫洽詢
應用範圍：
- 重型機械、模具等動力傳輸元件
- 離合器、變速箱、剎車系統與避震等汽車工業
- 高壓安全閥、控制閥等管線控制系統
- 沖床、滾珠軸承等導桿預壓用、油封
- 工具機、航空器、機車等承壓元件
國際廠牌 台灣代理
德國日本商品進口，歡迎詢問選購
德國PAAL GmbH
(DIN 2093 標準) (DIN 6796 標準)
創立於 1945 年，位於德國西北部的雷姆沙伊德，產品經嚴格管控、測試及檢驗，品質穩定性能優良，適用於工具機等高負載、小空間的精密與重工業結構。
日本HHK平和發條
(JIS B 2706標準) (JIS B 0901標準)
創立於 1951 年，總部位於大阪，專門生產精密彈簧、彈簧墊圈及緊固零件的知名工業製造企業，應用於各式機械電子與傳動元件。
使用方式：
1.可以同向疊法(圖一)、反向疊法(圖二)、或兩者混合(圖三)使用。同、反向疊法：負荷力量與片數成倍數正比；
反向疊法：壓縮行程與片數成倍數正比；

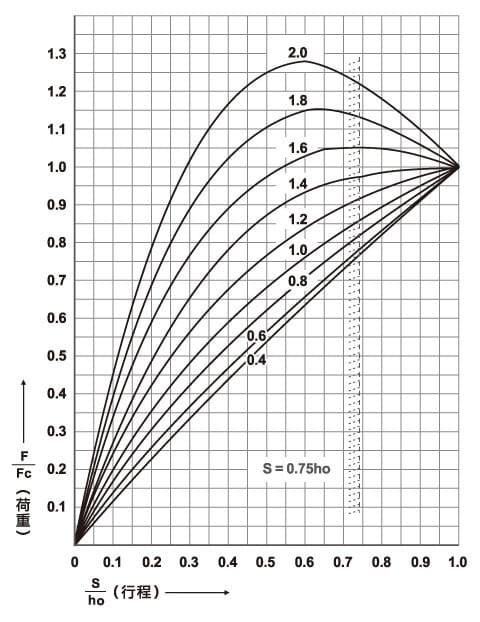

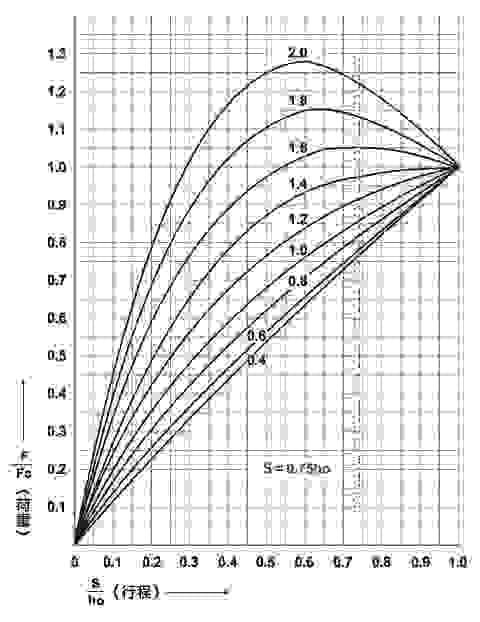

同反向混合疊法：負荷與行程皆成倍數比例累進(圖六)。
2.最佳使用範圍：最大壓縮行程之10%～75%之間。
3.無論安裝在導桿上或導孔內，其表面須平滑，導桿硬度須超過HRC55˚。
4.盤簧與導孔或導桿之適當間隙，可參閱(圖四)及(表一)。
5.盤簧多片組合時，安裝於導桿組合(圖四a)上，相比於導孔內(圖四b)更佳。
6.建議以盤簧底端朝向負荷力量來源為佳(圖五)。
7.避免瞬間碰擊壓縮，減少彈簧壽命。
8.同向疊法(圖一)不要超過五片。
9.使用時，請加清潔牛油或潤滑油，以減少磨擦力。
